ORCAD에서 대충 다음과 같은 회로를 만들었다.

레퍼런스 넘버를 순차적으로 정렬해보자.

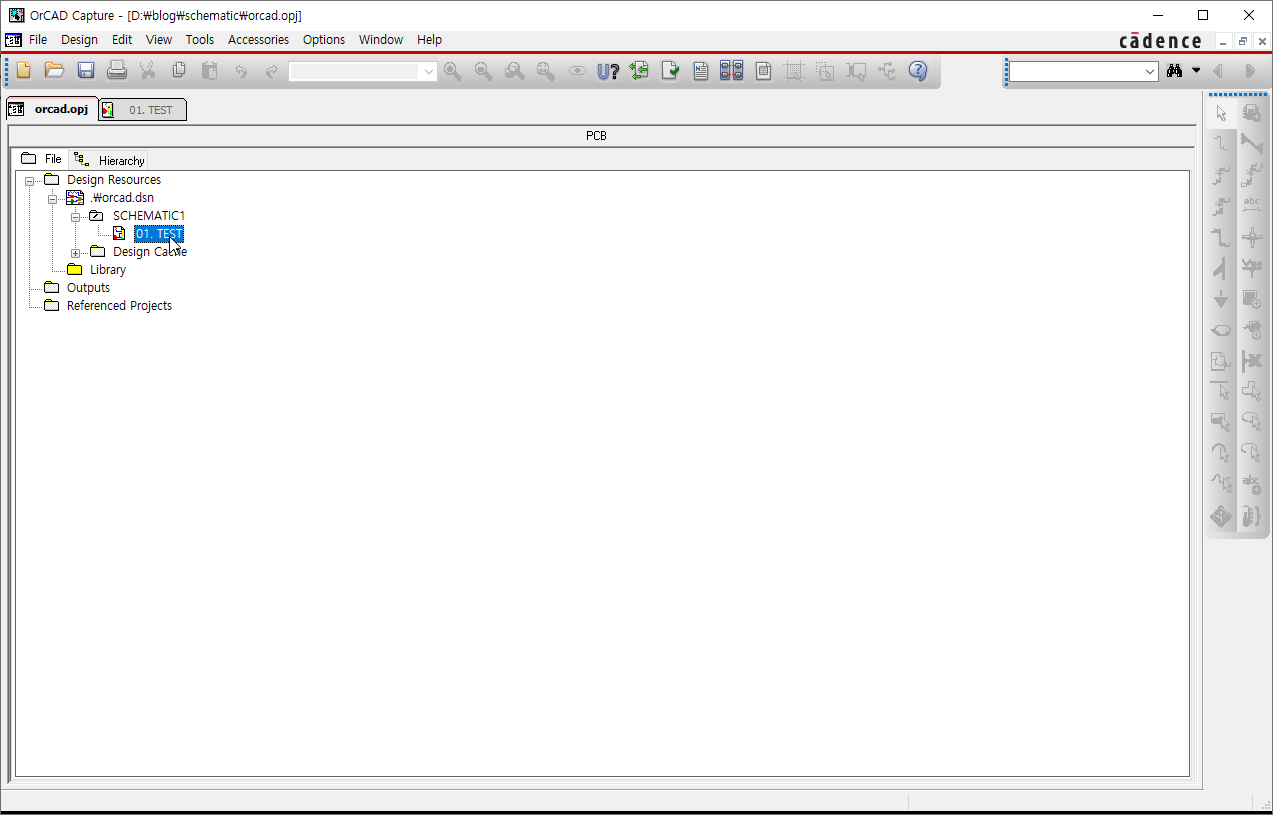

프로젝트 창으로 이동후 마우스로 해당 회로도를 한번 클릭하여 선택 한다.

가운데 상단에 U?를 클릭 한다.

위와 같은 창이 열리면 Action에 Reset part references to "?" 를 클릭 하고 확인을 눌러준다.

위와 같은 창이 열리면 그냥 확인을 클릭 해준다.

회로도에 가보면 레퍼런스 넘버 숫자가 ?으로 변경 된것을 확인 할수 있다.

다시 프로젝트 창으로 가서 회로도 선택이 안되어 있다면 클릭후 U?를 클릭 한다.

위창에서 Incremental reference upadate를 클릭후 확인을 누른다. (Annotation Type을 변경하여 순서를 변경 할수 있다.)

위와 같은 창이 열리면 확인을 눌러주자.

회로도에 가보면 레퍼런스 넘버가 위에서부터 왼쪽에서 오른쪽으로 번호가 들어가 있는것을 확인 할수 있다.
