ESP32 예제 실행

VSCODE를 실행

F1키를 눌러서 ESP EXAMPLE 이라고 키보드를 누르면 ESP-IDF: Show Examples Projects 라는 글씨를 클릭.

어디 있는것을 사용할지 선택하는 경로가 나오는데 보통 하나 나올것임.

경로 한번더 클릭



ESP-IDF Examples 창이 뜨면서 왼쪽에 여러 예제가 나온다.

우선 blink 예제를 실행해 보자.

왼쪽 get-started 밑에 blink 글씨를 클릭하면 오른쪽에 어떤것이 지원 되는지와 동작 설명이 나와 있다.

오른쪽 창을 스크롤하여 내리면 예제 출력이 어떻게 나오는지 나와 있다. 직접 해보고 맞게 나오는지 확인 해보겠다.

오른쪽 창 스크롤을 위로 올려서 위에 있는 Create project using example blink 글자를 누르자.

프로젝트를 어디에 생성할지 경로를 선택 하라고 창이 뜬다.

나는 D:\ESP32\c6 폴더를 들어간후 폴더 선택을 눌러주었다.

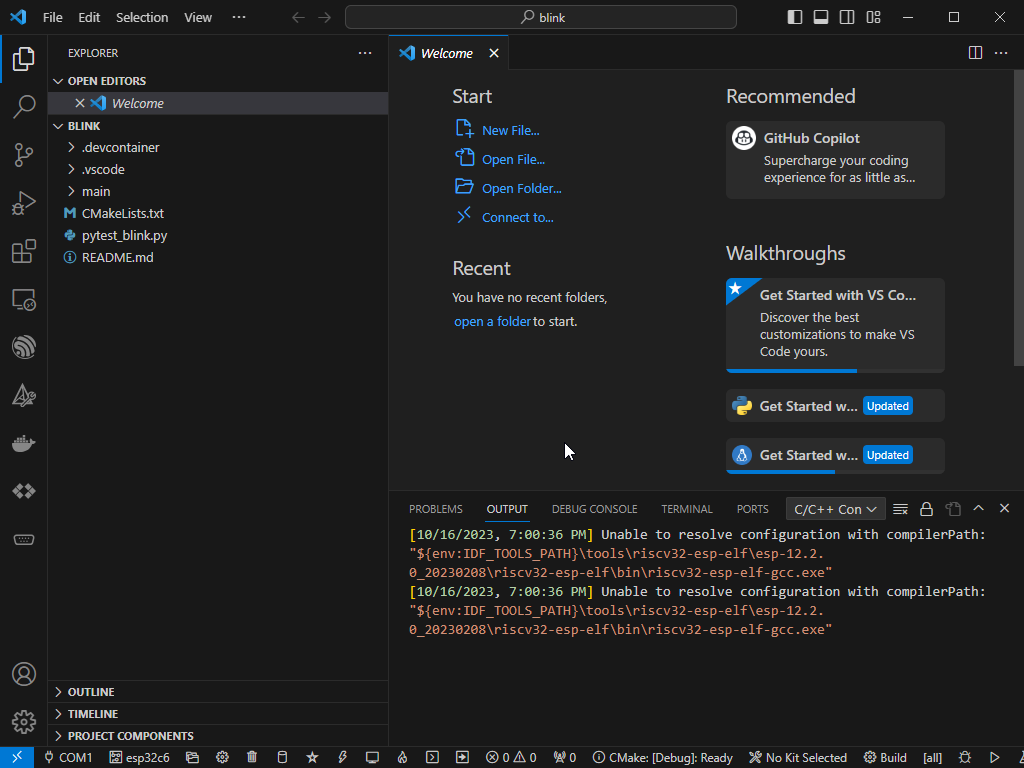

새로운 창이 열리고 blink라는 프로젝트가 불러졌다.

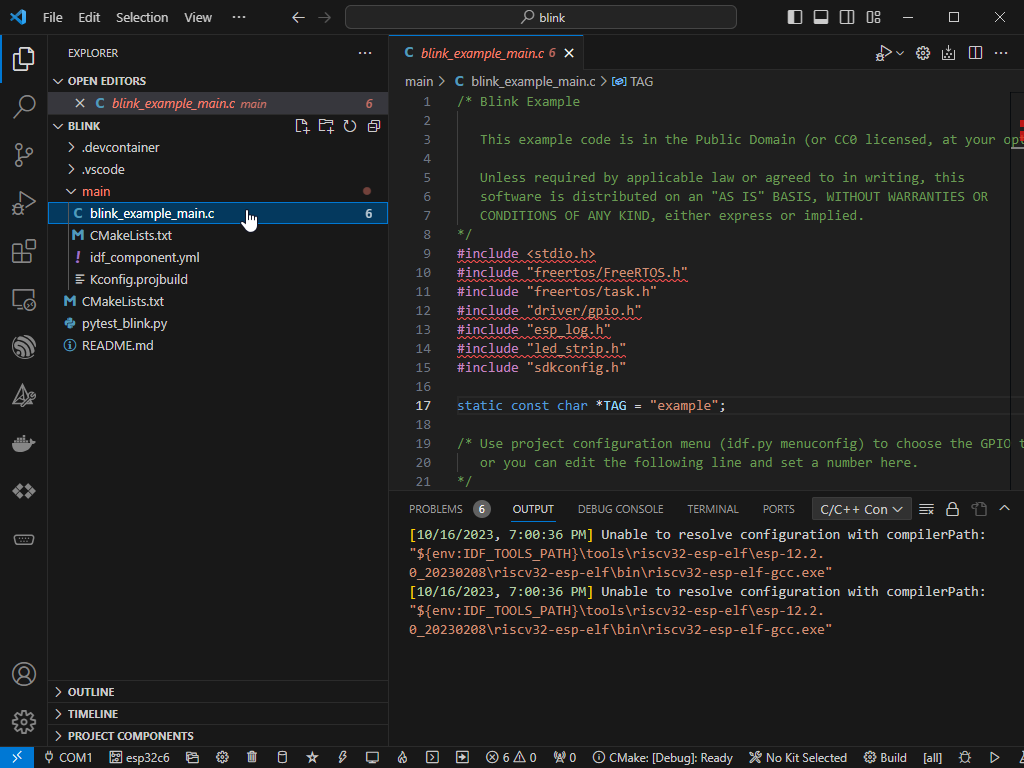

main에 blink_example_main.c 파일을 클릭하여 열어보자.

어떻게 동작 하는지는 여기에서 프로그램을 작성 하면 된다.

우선 예제를 실행 해보자.

위 그림에서 컴파일 버튼을 누르자. 컴파일 하는데 시간이 좀 걸린다. 에러가 없이 컴파일 되는것을 확인하자.

에러가 없이 끝나면 용량값이 마지막에는 나온다.

이상이 없는것을 확인 했으니 모델선택을 눌러 모델을 맞춰주자.

마우스로 화면 하단에 모델을 누르면 화면 상단에 프로젝트 이름이 나온다. 클릭 해주자.

약간에 시간이 지나면 서버와 통신후에 모델이 무엇인지 선택 하라고 상단에 뜬다.

필자는 esp32-c6을 현재 사용해보고 있으므로 esp32c6을 클릭 한다.

다음으로는 다운로드를 어떻게 할것인지 물어본다.





USB Bridge를 선택 해주자.

다음으로는 프로그램을 업로드할 포트를 선택 하자.

COM1을 클릭 하면 현재 ESP32가 USB에 연결 되어 있다면 COM 몇번에 연결 되어 있는지 바로 나온다.

ESP32가 연결된 COMPort를 선택 해주자. 그러면 바로 프로젝트를 어떤것을 올릴것인지 물어보는데 프로젝트 이름인 blink를 선택 하자.

이번에는 프로그램 업로드 버튼을 클릭해 보자.

클릭하면 어떤 방식으로 업로드 할것인지 물어본다.

여기서 UART를 클릭 해주자.

그러면 업로딩이 되고 LED가 깜빡이는것을 확인 할수 있을것이다.

모니터링 버튼을 눌러보자.

보면 프로젝트를 처음에 만들기전에 설명에 나온데로 출력이 나오는것을 확인 할수 있다.
