바탕화면에 위 그림에 Icon을 더블 클릭하여 실행 또는

시작에 가면 K로 시작하는 프로그램에 Keil uVision5를 클릭하여 실행 할수 있다.

화면에 위와같이 나오는것을 확인 할수 있다.

Keil을 실행하여 File -> Device Database에 들어가보면 등록 되어 있는 MCU 확인이 가능함.

현재 확인하니 Holtek MCU는 등록이 안되어 있어서 등록을 해줘야함.

https://www.holtek.com/productdetail/-/vg/HT32F52357_67

홀텍 MCU 홈페이지에서 HT32_Keil_Package_V1.0.36.exe 를 클릭하여 다운 받은후 받은 파일을 클릭하여 설치하면 다음과 같은 창이 나타남. Windows 10기준.

추가 정보 글씨를 클릭

실행 글씨가 나오면 실행 클릭

Next  클릭

설치 위치 지정인데 변경 없이 Next 클릭

Install 클릭 하여 설치

설치 완료.

Keil을 실행하여 File -> Device Database 클릭을 하면 처음과는 다르게 다음 창이 나타남.

여기서 화면에 화살표를 클릭하면

Holtek MCU가 등록 되어 있어서 선택 할수 있게 나옴.

Holtek 선택후 OK 클릭

Holtek MCU가 등록 되었음을 알수 있는 정보가 나옴.

여기서 Holtek 글씨 앞에 +를 누르면 어떤 MCU가 등록 되었는지 확인이 가능함.

사용할 MCU를 클릭하니 대략적인 정보가 나오는것을 확인할수 있음

화면 아래에 Keil이 다운로드가 모두 되었다면 클릭하여 실행을 하자.

위와 같은 창이 처음 뜨면 Next 클릭

라이센스 관련 창이 뜨는데 해당 부분 체크 해주고 Next 클릭

설치 위치 창이 열리는데 저는 원래 설치가 돼어 있어서 backup 폴더까지 나오네요.

Next를 눌러 그냥 기본 위치에 설치 해주세요.

이름, 회사, 메일을 입력 하라고 하는데 그냥 아무것이나 넣어도 됩니다.

전 a로 입력하고 Next를 클릭 하였습니다.

이제 위 화면 처럼 프로그램이 설치 중입니다.

설치가 완료된 화면 입니다.

Finish를 누르면 위와 같은 화면이 뜨는것을 볼수 있습니다. OK 클릭

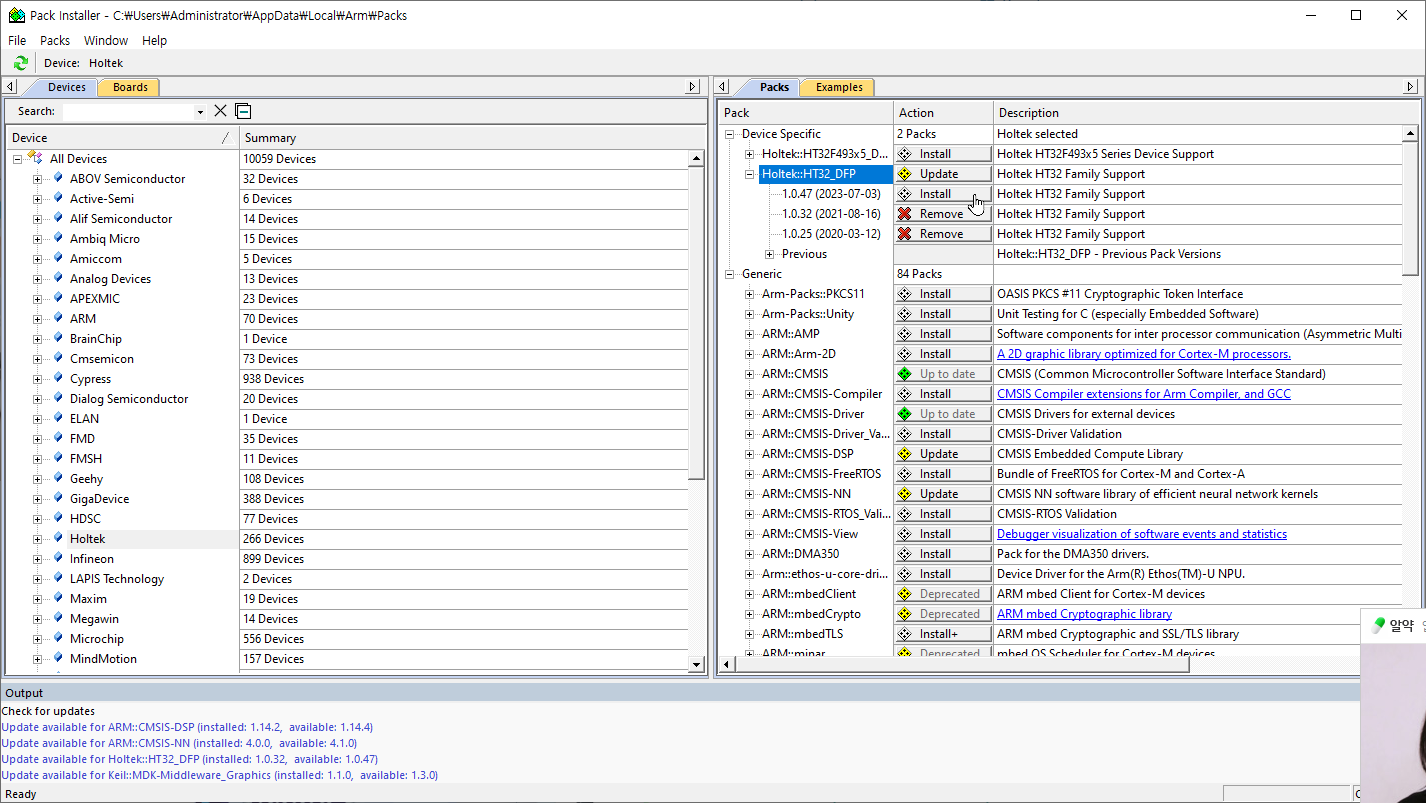

그리고 왼쪽 Devices 창에서 Holtek을 클릭하면 오른쪽 Packs 화면이 변경 되고 Holtek:HT32_DFP를 클릭하여 최신 버전을 설치 해줍니다. (전 기존에 설치 한것이 있어서 Update라고 뜨네요.)

여기까지 Keil 설치 방법입니다.

www.holtek.com  홈페이지에 입장.

Products 클릭후 화면에서 32-Bit Cortex-M0+ MCU 글씨를 클릭

32-Bit M0+ USB MCU 중에 사용할 MCU (HT32F52367) 클릭

Features 창에는 이 MCU에 기능이 뭐가 있는지 대략 적으로 나와 있음.

Documents 클릭하여 이동을 하면 위 창이 나옴.

화면을 아래로 내려서  Resource 분류 아래에 Keil_MDK_Holtek_Edition(InstallationGuide)V110.pdf 라는 글씨를 클릭하여

다운 받은 PDF파일을 열어보면

3번째 페이지에 Keil에 대한 설명및 다운로드 하는곳이 나와 있다.

http://www2.keil.com/holtek/ht-edition 을 눌러 Keil 홈페이지로 이동을 한다.

Download MDK Core 클릭

빈칸을 채우고 선택 부분은 선택 하고 Submit을 누름.

위와 같은 창이 나오면 화면 글씨를 클릭 하여 keil을 다운로드 해준다.

Keil 프로그램은 Holtek Arm Cortex-M0+ 시리즈 MCU는 코드 제한없이 무료로 사용할수 있다고 합니다.

M0 시리즈 디바이스도 모두 지원이 됩니다.

오늘 홈페이지 에서 확인하니 M3, M4 시리즈 컴파일러는 $395에 판매 하고 있습니다. (환율 1400원으로 잡으면 원화로 553,000원이네요.)

하지만 IAR은 구매 해야 합니다. 지원 되는 디바이스도 한정적입니다. 몇가지 안됩니다.

위 사유로 Keil을 사용 합니다.

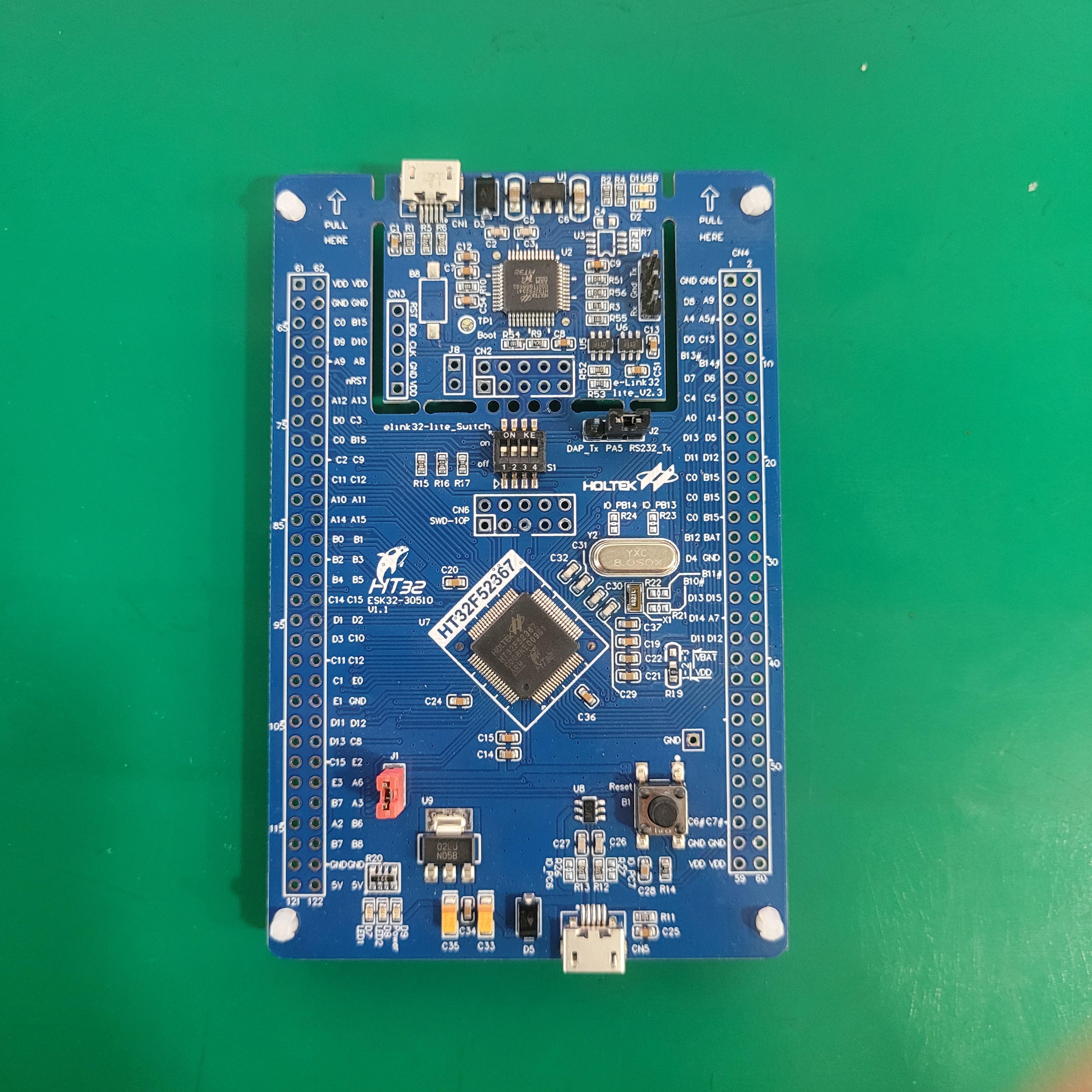

실제 사용하려는 MCU는 HT32F52357인데 EVM Board를 받은것은 HT32F52367이 삽입 되어 있음. 기능은 같은데 Flash 용량만 크다고 하는데 확인을 해보니 Flash와 SRAM 용량 차이가 있음.

위에 Main Flash가 HT32F52357은 128K이고 HT32F52367은 255K이고

SRAM이 HT32F52357은 16K이고 HT32F52367은 32K 인것을 확인 했음.
